英管内螺纹球面

发布时间：2018-07-31

点击量：0

联系电话：18639991336

分享到：复制更多

价格面议型号22111

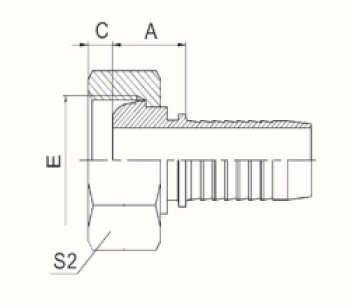

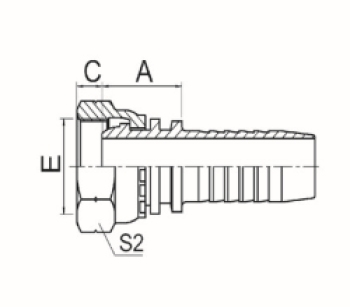

代号 PART NO.	螺纹E THREAD E	胶管 HOSE BORE		尺寸 DIMENSIONS
代号 PART NO.	螺纹E THREAD E	公称内径 DN	标号 DASH	A	C	S2
22111-02-04	G1/8”X28	6	04	19	2	14
22111-04-03	G1/4”X19	5	03	19	4	19
22111-04-04	G1/4”X19	6	04	19.5	4	19
22111-06-05	G3/8”X19	8	05	20	5	22
22111-06-06	G3/8”X19	10	06	20.5	5	22
22111-06-08	G3/8”X19	12	08	21	5	22
22111-08-06T	G1/2”X14	10	06	22.5	6	27
22111-08-08	G1/2”X14	12	08	23	6	27
22111-08-10	G1/2”X14	16	10	24	6	27
22111-10-10	G5/8”X14	16	10	25	8	30
22111-10-12	G5/8”X14	20	12	25	8	30
22111-12-08T	G3/4”X14	12	08	25	9.5	32
22111-12-10	G3/4”X14	16	10	26	9.5	32
22111-12-12	G3/4”X14	20	12	26	9.5	32
22111-16-12T	G1”X11	20	12	26.5	11	41
22111-16-14	G1”X11	22	14	26.5	11	41
22111-16-16	G1”X11	25	16	28	11	41
22111-20-16T	G1.1/4”X11	25	16	27.5	11	50
22111-20-20W	G1.1/4”X11	32	20	31.5	10	50
22111-24-24W	G1.1/2”X11	40	24	37	11.5	55
22111-32-32W	G2”X11	50	32	34	15	70
注：1.上诉代号用于编制软管。 2.如需用于缠绕软管代码号改为22112-xx-xx。 NOTE : 1.FOR USE WITH BRAIDED HOSES 2.IF USE WITH SPIRAL HOSES ,HOSE FITTINGS SERIES NUMBER IS 22112-XX-XX.
