压力尼龙软管

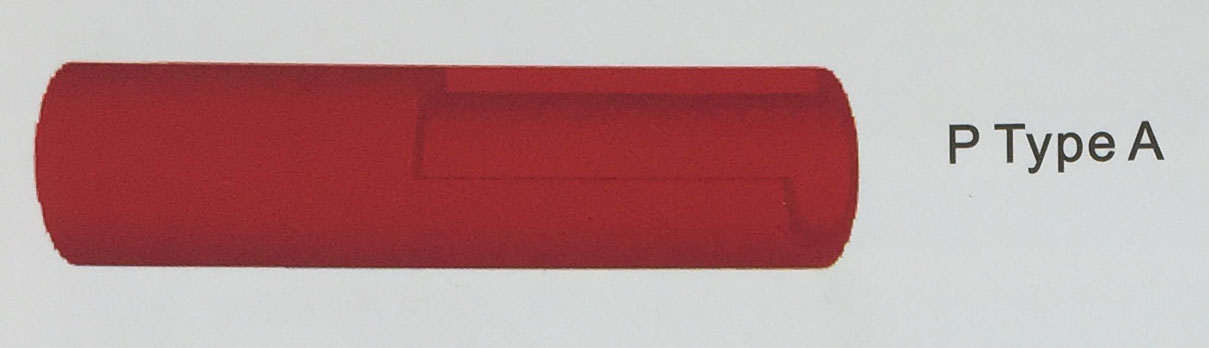

PType A

Heat and light stabilized seamless single wall extruded nylon tub-. Ing,available in sizes 1/8(-2)，5/32(-2.5)，3/16(-3)，1/4(~4)， and 5/16(-5).

This tubing conforms to SAEspeciication J 844 type A.The A refers to nonreinforced tubing.Temperature Range:-40_F to +200_F(-40°Cto +90 °C)

Maximux Working Pressure: 145 PSI.Meets D.O.T.FMVSS 106(Sizes 2 and 2.5 not listed in FMVSS 106).

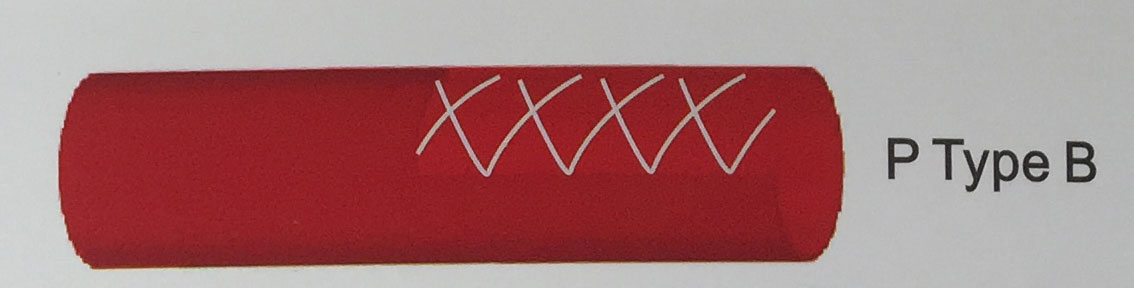

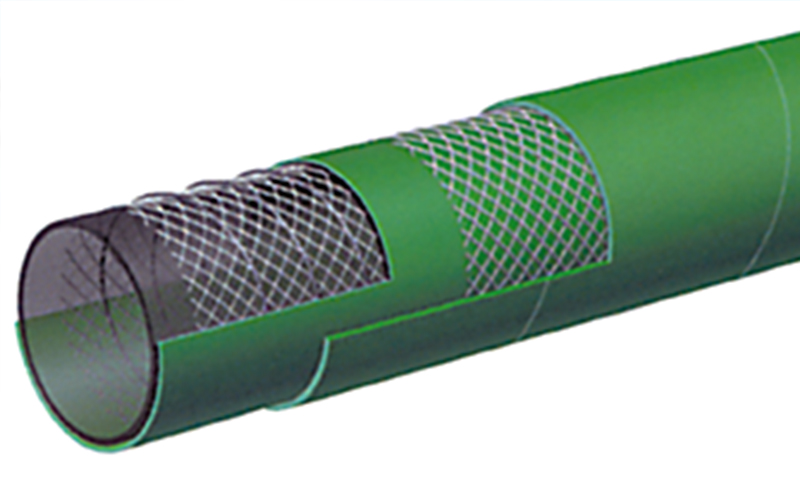

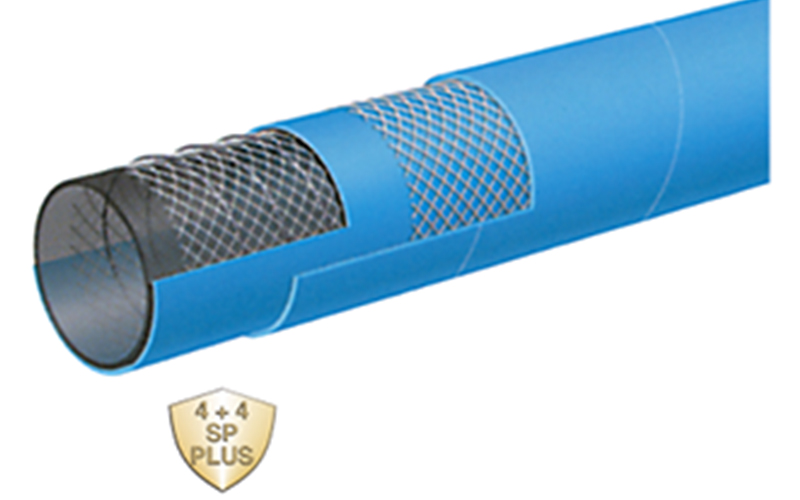

以尼龙管为芯，加一层纤维包覆层的增强尼龙管， 外包覆尼龙与中间纤维层结合，具有低渗透，高保 护的功能，并形成一种对比色。

Heat and light stabilizd seamless extruded nylon core reinforced with one open ply of fibrous reinforcement and a proteceive nylon

cover dheath.The outer cover and core are fused to minimize leakageand maximize impact resistance and are always of contrasting colors.

This tubing conforms SAE speciication J844 type B.The B refers to reinforced tubing.

Temperature Range:-40_F to +200_F(-40°Cto +93°C) -7_F to + 200—F(-56.6 °C to +93°C) for PxT-8B coiled air brake tubing.

Maximum Working Pressure: 150PSI.Meets D.O.T.FMVSS 106.

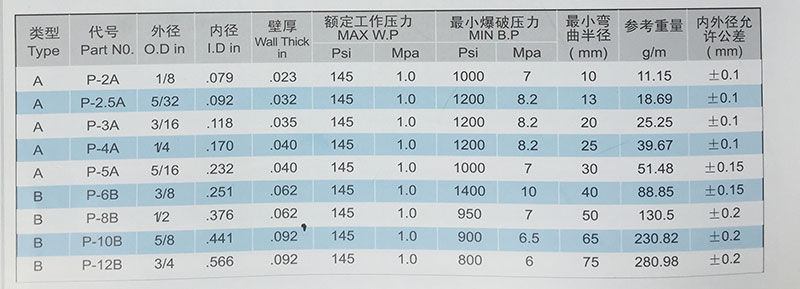

  类型      代号        外径       内径         壁厚            额定工作压力     最小爆破压力       最小弯曲半径        参考重量         内外径允

Type    Part NO.  O.D in    I.D in   Wall Thick in        MAX W.P             MAX W.P               (mm)                g/m             许公差

                                                                                 Psi       Mpa         Psi       Mpa                                                            (mm)

A           P-2A       1/8       .  079           .023             145       1 .0         1000       7                10                      11.15                 ±0_1

A           P-2.5A    5/32       .092           .032             145       1 .0         1200       8.2             13                      18.69                 ±0_1

A           P-3A      3/16        .118           .035              145       1 .0        1200        8.2             20                      25.25                 ± 0_1

A           P-4A       1/4         .170           .040              145       1 .0        1200        8.2             25                      39.67                 ± 0.1

A           P-5A     5/16         .232           .040              145       1 .0         1000       7                30                      51.48                 ±0.15

B           P-6B     3/8           .251           .062              145       1. 0         1400      10               40                      88.85                 ±0.15

B           P-8B    1/2            .376           .062              145       1 .0            950      7                50                     130.5                  ±0.2

B           P-10B  5/8            .441           .092              145       1 .0            900      6.5             65                      230.82               ±0_2

B           P-12B 3/4            .566            .092              145        1 .0           800      6                75                      280.98                ±0.2

压力尼龙软管

产品性能与应用

材 质：PA11、PA12、PA6

产品性能：质量轻、韧性好、耐疲劳性极佳、摩擦系数低、耐磨性极好、无毒、表面光滑，能防止生锈结垢淤渍，柔软、

易弯曲、便于安装，能耐脂和油、烃、酮等化学药品的侵蚀，尺寸稳定、渗透率小，电阻极大，可做绝缘体使用，

使用寿命很长。

用 途：广泛应用于汽车工业中的气制动管、燃油管，纺织机械，食品，空气、水、燃料油、化学物质润滑，滴灌控制系

统，真空系统，空调制冷系统。

适用介质：压缩空气、水、燃料油、化学溶剂、液态食品。

使用温度：-40°C-100t。

使用标准：DIN73378 DIN74324GB16897SAE1394

可配接头式：卡套式、竹节扣压式和快换式。

注意：易受强酸、强碱、石炭酸、溴化锂、氯化钙及某些氯溶剂、氧化剂的侵蚀。

Material: PA11、PA12、PA6

Performance: The nylon hose is very light in mass quality and easily to be assembled with good tenacity, low coefficient of

friction and high abrade-resistant. The non-poisonous smooth surface can resistant to rust, sludge，fat, oil, hydrocarbon,

ketone and other chemicals. Easy to install.

Application: widely used in pneumatic device, fuel pipe, textile machine, food, air, water, chemicals lubrication

systems, instrument, irrigation control systems, vacuum system and air condition systems.

Temperature range:-40°C~+1 〇〇 C

a i- niiKU^^yfi DIN74324 GB16897 SAE1394

Note:The hose is not resistant to concentrated acids, phenols lithium bromide, natrium chlomde, some chlorid

solvents, oxide solvents.

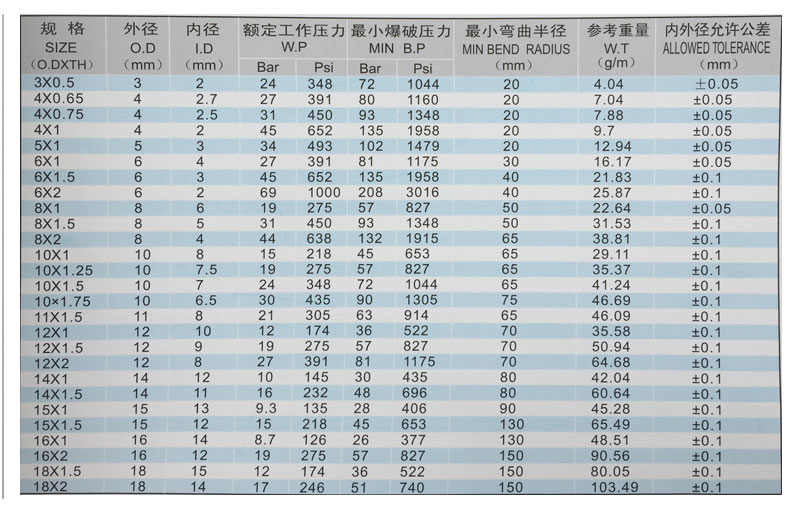

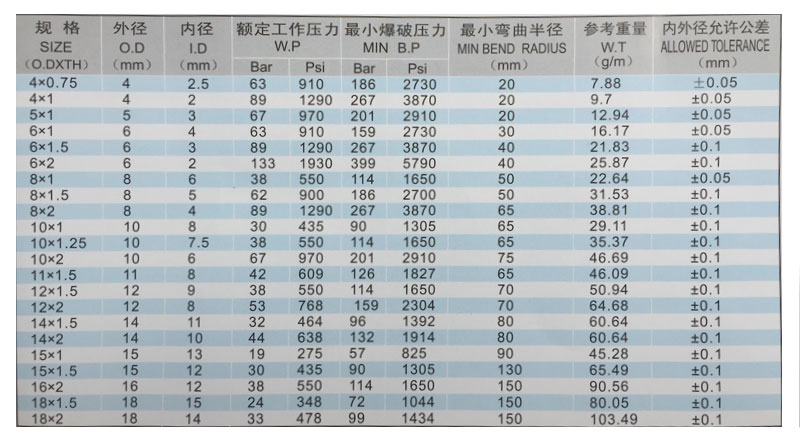

压力尼龙管技术参数（PHL）

压力尼龙管技术参数（HL）

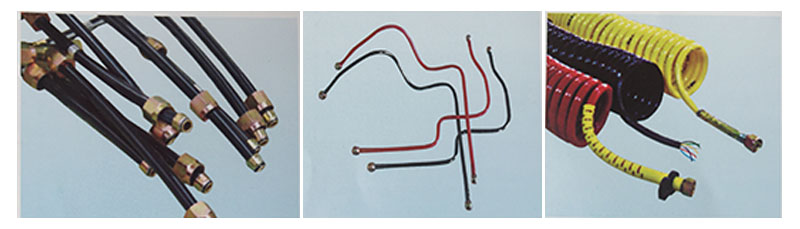

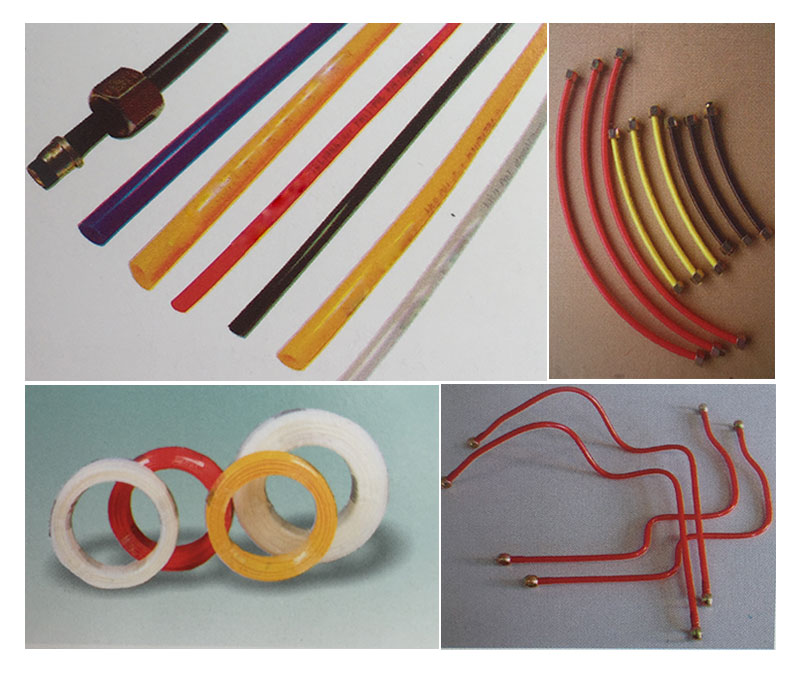

一 、 气动制动软管

使用PA-11管制做的汽车气制动管，具有质量轻，耐腐蚀、 耐压、密封性好，无振动噪音、安装方便等优点。

Air Brake HoseThe air brake hoses of truck manufactured from Nylon PA11 are light, corrosion and pressure resistant,

 provide good sealing, have no vibration noise, are simple to install.

二、 发动机输油、回油管总成（异形管）应用于各型号汽油机、柴油机输油管、回油管总成，具有 抗振动耐温耐老化，

不渗漏，使用寿命长，易安装，价格低、 外形美观等优点。

Various Type of Engine Feed and Return Line Assemblies This pipe applied in different kinds of gasoline and diesel

engines, fuel feed and return line assemblies from nylon hose; those assemblies are temperature and vibration resistant, have

a long service life, are easy to install, low in cost, will not leak or corrode.

三、 气动制动螺旋管及电缆螺旋管

Air Brake Self Store Hose and electric cable self store hose

广泛用于挂车、集装箱车，气制动管路。

Widely used in trailer, container car and air brake hoses.

管子连接螺母M18X 1.5或凸形接头体ZG1/2"和M22X1.5

Tube connection:Union nut M18X1.5 or convex shape

adapter ZG1/2" and M22X1.5.
