90°英管内螺纹60°外锥面

发布时间：2018-07-31

点击量：0

联系电话：18639991336

分享到：复制更多

价格面议型号22691

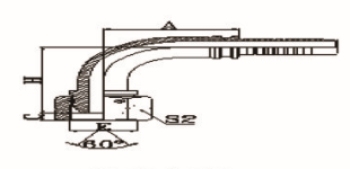

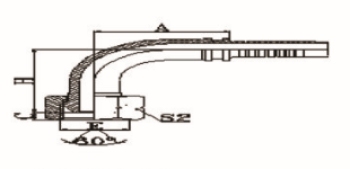

代号	管子外径D	软管		尺寸
代号	管子外径D	公称内径	标号	A	C	H	S2
22691-02-03	G1/8”X28	5	03	26.5	5.5	31.5	14
22691-02-04	G1/8”X28	6	04	27.5	5.5	35.5	14
22691-04-03	G1/4”X19	5	03	26.5	5.5	33.5	19
22691-04-04	G1/4”X19	6	04	27.5	5.5	37	19
22691-04-05	G1/4”X19	8	05	31	5.5	41.5	19
22691-04-06	G1/4”X19	10	06	30	5.5	36.5	19
22691-06-04	G3/8”X19	6	04	27.5	6.3	39	22
22691-06-05	G3/8”X19	8	05	31	6.3	43.5	22
22691-06-06	G3/8”X19	10	06	33	6.3	44.5	22
22691-08-06T	G1/2”X14	10	06	35.3	7	43.3	27
22691-08-08	G1/2”X14	12	08	42.5	7.5	53	27
22691-08-10	G1/2”X14	16	10	56.5	7.5	55.5	27
22691-10-08	G5/8”X14	12	08	42.5	9.5	53.5	30
22691-10-10	G5/8”X14	16	10	48.5	9.5	58	30
22691-12-08T	G3/4”X14	12	08	41	10.9	52.1	32
22691-12-10	G3/4”X14	16	10	48.5	10.9	58	32
22691-12-12	G3/4”X14	20	12	50.5	10.9	66	32
22691-16-12T	G1”X11	20	12	65.5	11.7	68.3	41
22691-16-14	G1”X11	22	14	71.2	11.7	69.3	41
22691-16-16	G1”X11	25	16	66	11.7	78.5	41
22691-20-16T	G1.1/4”X11	25	16	78	11	69.5	50
22691-20-20W	G1.1/4”X11	32	20	91.5	11	84.3	50
22691-24-24W	G1.1/2”X11	40	24	109.4	13	103	55
22691-32-32W	G2”X11	50	32	131.8	16	123.3	70
注：1.上诉代号用于编制软管。 2.如需用于缠绕软管代码号改为22692-xx-xx。 NOTE : 1.FOR USE WITH BRAIDED HOSES 2.IF USE WITH SPIRAL HOSES ,HOSE FITTINGS SERIES NUMBER IS 22692-XX-XX.
