英管内螺纹60°外锥面

发布时间：2018-07-31

点击量：0

联系电话：18639991336

分享到：复制更多

价格面议型号22611

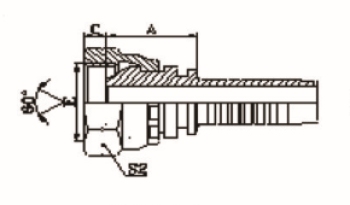

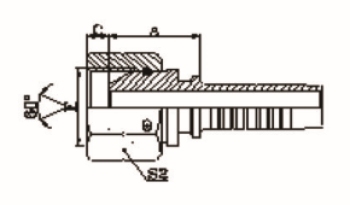

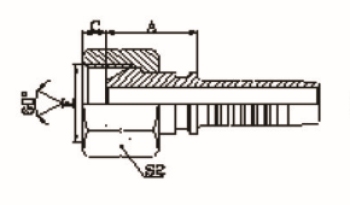

代号	管子外径D	软管		尺寸
代号	管子外径D	公称内径	标号	A	C	S2
22611-02-03	G1/8”X28	5	03	15	5.5	14
22611-02-04	G1/8”X28	6	04	17.5	5.5	14
22611-04-03	G1/4”X19	5	03	17	5.5	19
22611-04-04	G1/4”X19	6	04	19	5.5	19
22611-04-05	G1/4”X19	8	05	19	5.5	19
22611-04-06	G1/4”X19	10	06	19	5.5	19
22611-06-04	G3/8”X19	6	04	21	6.3	22
22611-06-05	G3/8”X19	8	05	21	6.3	22
22611-06-06	G3/8”X19	10	06	21	6.3	22
22611-06-08	G3/8”X19	12	08	21.5	6.3	22
22611-08-06T	G1/2”X14	10	06	21	7.5	27
22611-08-08	G1/2”X14	12	08	23	7.5	27
22611-10-08	G5/8”X14	12	08	23.5	9.5	30
22611-10-10	G5/8”X14	16	10	24.5	9.5	30
22611-12-08T	G3/4”X14	12	08	22	10.9	32
22611-12-10	G3/4”X14	16	10	24.5	10.9	32
22611-12-12	G3/4”X14	20	12	24.5	10.9	32
22611-16-12T	G1”X11	20	12	24	11.7	41
22611-16-14	G1”X11	22	14	26	11.7	41
22611-16-16	G1”X11	25	16	27.5	11.7	41
22611-20-16T	G1.1/4”X11	25	16	27.5	11	50
22611-20-20W	G1.1/4”X11	32	20	30.5	11	50
22611-24-20T	G1.1/2”X11	32	20	32	13	55
22611-24-24W	G1.1/2”X11	40	24	32	13	55
22611-32-24T	G2”X11	40	24	30	16	70
22611-32-32W	G2”X11	50	32	31.9	16	70
注：1.上诉代号用于编制软管。 2.如需用于缠绕软管代码号改为22612-xx-xx。 NOTE : 1.FOR USE WITH BRAIDED HOSES 2.IF USE WITH SPIRAL HOSES ,HOSE FITTINGS SERIES NUMBER IS 22612-XX-XX.
