45°SAE 法兰3000PSI

发布时间：2018-07-31

点击量：0

联系电话：18639991336

分享到：复制更多

产品介绍: 立即咨询; 手机扫一扫

价格面议型号87641-RW

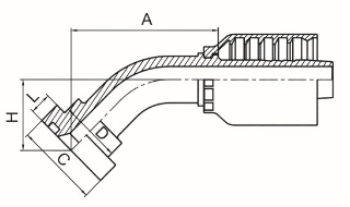

代号 PART NO.		法兰型号	胶管 HOSE BORE		尺寸 DIMENSIONS
编织 BRAIDED	缠绕 SPIRAL	FLANGE SIZE	公称内径 DN	标号DASH	A	C	D	H	L
87641-08-08RW	87642-08-08RW	1/2”	12	08	60.4	31.7	24	24	7.75
87641-12-08RW	87642-12-08RW	3/4”	12	08	63.2	41.3	32	26.8	8.76
87641-12-10RW	87642-12-10RW	3/4”	16	10	73.4	41.3	32	28.1	8.76
87641-12-12RW	87642-12-12RW	3/4”	20	12	76.7	41.3	32	30.9	8.76
87641-12-16RW	87642-12-16RW	3/4”	25	16	88.9	41.3	32	32.5	8.76
87641-16-12RW	87642-16-12RW	1”	20	12	78.8	47.6	38	33	9.53
87641-16-16RW	87642-16-16RW	1”	25	16	91	47.6	38	34.6	9.53
87641-16-20RW	87642-16-20RW	1”	32	20	100.6	47.6	38	38.7	9.53
87641-20-16RW	87642-20-16RW	1.1/4”	25	16	93.9	54	44	37.5	10.29
87641-20-20RW	87642-20-20RW	1.1/4”	32	20	103.5	54	44	41.6	10.29
87641-24-20RW	87642-24-20RW	1.1/2”	32	20	107	63.5	51	45.1	12.57
87641-24-24RW	87642-24-24RW	1.1/2”	40	24	121.7	63.5	51	49	12.57
87641-32-24RW	87642-32-24RW	2”	40	24	127.4	79.4	67	54.7	12.57
87641-32-32RW	87642-32-32RW	2”	50	32	151.7	79.4	67	61.9	12.57

上一页：45°SAE 法兰3000PSI
下一页：90° SAE 法兰 3000PSI ISO 12151-3-SAE J516
