当前位置：首页-软管接头-SAE法兰

查看大图加入收藏夹我要评价告诉朋友

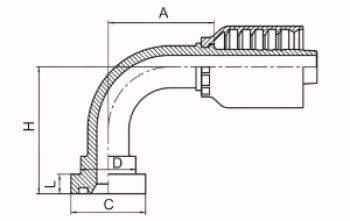

90°SAE 法兰3000PSI

发布时间：2018-07-31

点击量：0

联系电话：18639991336

分享到：复制更多

产品介绍: 立即咨询; 手机扫一扫

价格面议型号87391-RW

代号 PART NO.		法兰型号	胶管 HOSE BORE		尺寸 DIMENSIONS
编织 BRAIDED	缠绕 SPIRAL	FLANGE SIZE	公称内径 DN	标号DASH	A	C	D	H	L
87391-08-08RW	87392-08-08RW	1/2”	12	08	42.5	30.2	24	47	6.73
87391-12-08RW	87392-12-08RW	3/4”	12	08	42.5	38.1	31.7	48	6.73
87391-12-10RW	87392-12-10RW	3/4”	16	10	57	38.1	31.7	52.5	6.73
87391-12-12RW	87392-12-12RW	3/4”	20	12	63.2	38.1	31.7	59	6.73
87391-12-16RW	87392-12-16RW	3/4”	25	16	78.9	38.1	31.7	67.5	6.73
87391-16-12RW	87392-16-12RW	1”	20	12	63.2	44.4	38	59	8
87391-16-16RW	87392-16-16RW	1”	25	16	78.9	44.4	38	67.5	8
87391-16-20RW	87392-16-20RW	1”	32	20	92.7	44.4	38	78.5	8
87391-20-16RW	87392-20-16RW	1.1/4”	25	16	78.9	50.8	43	67.5	8
87391-20-20RW	87392-20-20RW	1.1/4”	32	20	92.7	50.8	43	78.5	8
87391-24-20RW	87392-24-20RW	1.1/2”	32	20	92.7	60.3	50	80.5	8
87391-24-24RW	87392-24-24RW	1.1/2”	40	24	111.4	60.3	50	94	8
87391-32-24RW	87392-32-24RW	2”	40	24	111.4	71.4	62	94	9.53
87391-32-32RW	87392-32-32RW	2”	50	32	138.6	71.4	62	114.3	9.53

上一页：45°SAE 法兰 3000PSI ISO 12151-3-SAE J516
下一页：90°SAE 法兰3000PSI
