一根合格的扣压接头，本质上是一次受控的金属塑性变形：套筒被径向压缩，把软管的内胶层、增强层与接头芯咬合成一个整体。太松，密封不足、可能拔脱；太紧，就有可能压伤钢丝层或损伤接头芯。这个窗口并不宽。
工程上确定扣压尺寸有明确的算法。经典的计算思路是：
扣压后外径 D1 = 套筒外径 D −（装配间隙 δ + 芯子涨量 δ1 + 内胶压缩量 δ2 × 2）
其中真正难以拿捏的是内胶压缩量——不同钢丝层数给出的推荐区间不同：一层钢丝约 35%–43%，两层约 38%–46%，四层约 45%–55%，六层约 50%–60%，树脂管则低至 25%–30%。层数越多，需要的压缩比越大，因为要保证紧固力穿透更厚的管体结构。也正因为如此，同一套参数不可能跨规格通用。
如果这只是一道算术题，问题早就解决了。难的是变量。
第一个变量是来料。不同批次软管的壁厚、胶料硬度与钢丝层外径存在正常波动。套筒与软管之间的间隙一旦变化，按原设定值扣压出来的压缩比就会偏离。第二个变量是刀模具。模具磨损会直接改变成形尺寸；行业内通行的做法是当扣压直径偏差超过公差带的 50% 时考虑修模或换模。第三个变量是作业本身：切割是否垂直、剥胶长度是否合理（剥胶过短则锁合不足，过长则可能伤及增强层）、装配插入深度是否到位、内孔有无切屑异物。

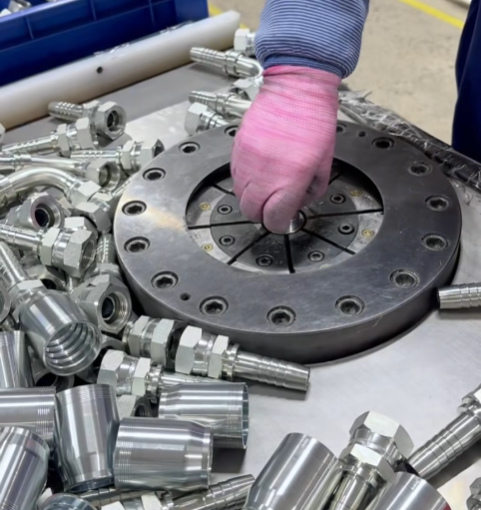

传统车间靠"首件测量 + 手感 + 经验"来应对这三组变量，稳定性高度依赖人。新一代做法是把这个过程变成闭环。
设备端的闭环。 配备可编程控制器与压力/位移传感器的扣压机，通过实时反馈控制扣压过程，闭环机型可将扣压直径公差控制在 ±0.02 mm 量级，部分关键尺寸可追求 0.01 mm 级的一致性。相比传统手动设备，重复精度有数量级上的提升。更关键的是，这类设备会记录每一件产品的扣压曲线与压力峰值——扣压不再只是"做完"，而是"留下证据"。
过程端的管控。 一套被反复推荐的作业模式是"首件确认 + 过程抽检 + 末件复核"：首件测扣压高度与外径，生产中按批次抽检关键尺寸，更换规格、更换模具或更换软管批次后必须重新确认，发现尺寸漂移立即停机。与之配套的是记录设备编号、模具编号、操作员与时间——这些信息构成了后续追溯的基础。
检验端的量化。 形状公差已有明确的行业尺度：通常在扣压长度中间测量圆度，圆度公差宜控制在 0.13 mm 以内；圆柱度在一对扣压面上取两端最大最小值之差，在 25 mm 长度内同样控制在 0.13 mm 量级。此外，扣压面的花纹应连续均匀，套体与软管保持同轴，螺纹、O 形圈槽与密封面不得受损。出厂前，总成通常还需通过耐压试验（常见做法是在两倍工作压力下保压数十秒，部分标准要求按 1.5 倍执行）与 100% 外观检查。
数据与可追溯。 当前的变化是把上述四层串成一条链：设备记录扣压曲线，产线记录工艺与环境信息，二维码把二者关联到单件总成，出厂试验数据再挂到同一个码上。这样，当现场出现一根失效的总成时，可以回溯它是哪台设备、哪套模具、哪个班次、按什么参数生产的。部分设备已经开始引入视觉识别，自动辨认软管与接头规格并调用对应程序，减少人为选错参数的可能。
还有一个容易被低估的前提：匹配性。接头与软管必须作为一个系统来验证，不同厂家的软管壁厚与钢丝层外径并不一致，即便外观尺寸相同，扣压参数也可能需要调整。这是为什么规范的做法要求软管与接头按同一系统选型，并在更换供应源后重新做扣压验证与型式试验。
回到开头那个判断：失效集中在距离接头很近的地方，不是巧合。它说明总成质量的瓶颈不在管子本身的承压能力，而在这一段几十毫米的接合质量——而这一段，恰恰是最适合用数据来管理的。
