主体为英制平行外螺纹，前端一体式 60° 外锥密封头，搭配六角支撑位，可选单六角、双六角款式；分直头、45°、90° 多种弯型，匹配轻重系列扣压套筒，可适配钢丝编织、多层钢丝缠绕高压液压胶管，扣压结合牢固，抗拔脱 。

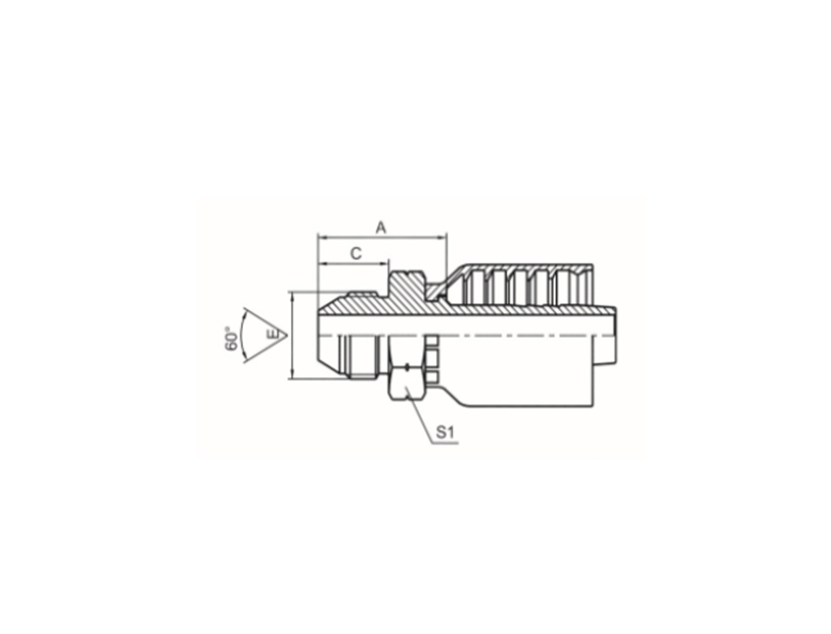

| 代 号 PART NO. | 螺纹E THREAD E | 胶 管 HOSE BORE | 尺 寸 DIMENSIONS | ||||
|---|---|---|---|---|---|---|---|
| 编织 BRAIDED | 缠绕 SPIRAL | 公称内径 DN | 标 号 DASH | A | C | S2 | |
| 19611-04-04RW | -- | G1/4" X19 | 6 | 04 | 28 | 16 | 17 |
| 19611-06-06RW | -- | G3/8" X19 | 10 | 06 | 29.5 | 18 | 19 |
| 19611-08-08RW | 19612-08-08RW | G1/2" X14 | 12 | 08 | 34.5 | 20 | 22 |
| 19611-12-12RW | 19612-12-12RW | G3/4" X14 | 20 | 12 | 38 | 22 | 30 |
| 19611-16-16RW | 19612-16-16RW | G1" X11 | 25 | 16 | 44.2 | 24 | 36 |
选型提示：日本英制外螺纹60°外锥面。请按设备接口的螺纹规格、密封形式与压力等级核对后选型；常规规格可备货，支持按图纸或样品定制加工，并提供材质与镀层选项。
