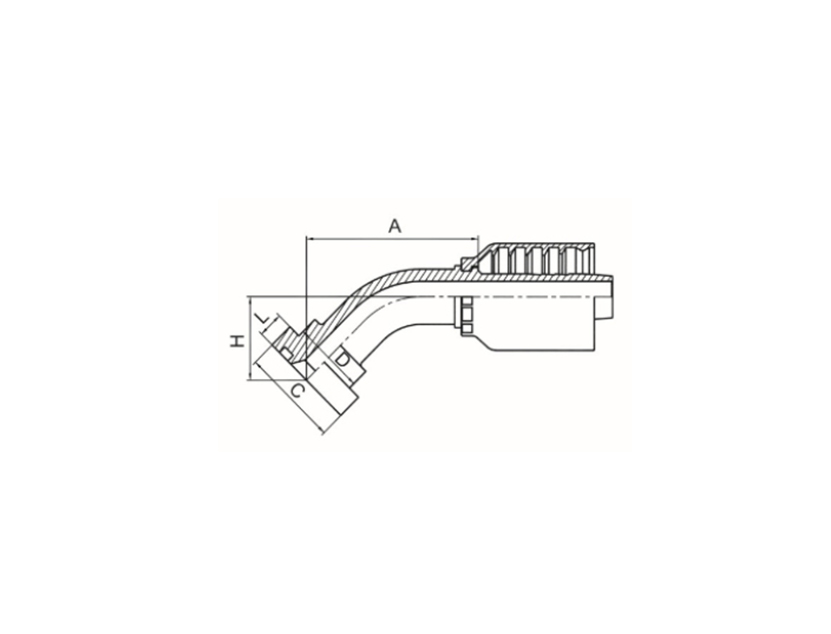

45° 弯锻压法兰接头，日系法兰标准，法兰平面 O 型圈密封，配套高压胶管扣压套筒。
| 代 号 PART NO. | 法兰型号 FLANGE SIZE | 胶 管 HOSE BORE | 尺 寸 DIMENSIONS | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 编织 BRAIDED | 缠绕 SPIRAL | 公称内径 DN | 标 号 DASH | A | C | D | H | L | |
| 88141-10-08RW | 88142-10-08RW | 5/8" | 12 | 08 | 60.4 | 34.2 | 27.8 | 24 | 6.7 |
| 88141-10-10RW | 88142-10-10RW | 5/8" | 16 | 10 | 70.6 | 34.2 | 27.8 | 25.3 | 6.7 |
| 88141-10-12RW | 88142-10-12RW | 5/8" | 20 | 12 | 73.9 | 34.2 | 27.8 | 28.1 | 6.7 |
选型提示：45°日制法兰。请按设备接口的螺纹规格、密封形式与压力等级核对后选型；常规规格可备货，支持按图纸或样品定制加工，并提供材质与镀层选项。
